割れた液晶パネルの交換修理 （NEC Lavieノートパソコン）
液晶パネルの交換を要するNEC Lavieの修理
NEC Lavieのノートパソコンで割れた液晶パネルの交換修理です。
液晶パネルが割れてしまう原因は主に
- 画面をぶつけたり踏んでしまったりしてパネルが割れてしまった。
- キーボード上に物を置いた状態で液晶画面を閉じてしまった。
- 誤ってノートパソコンを落として液晶パネルが割れてしまった。
などが想定されます。
これら割れてしまった液晶画面を修理するには液晶パネルの交換が必要です。
割れ以外でも画面が真っ暗・真っ白（液晶基板の故障/バックライトだけ点灯している）・縦線横線が入る（液晶のライン抜け）画面の表示がブレる・画面の表示が数秒止まるなどの症状は液晶パネルの故障で交換が必要あるいは交換が必要な疑いがあります。
今回液晶画面を修理するノートパソコン

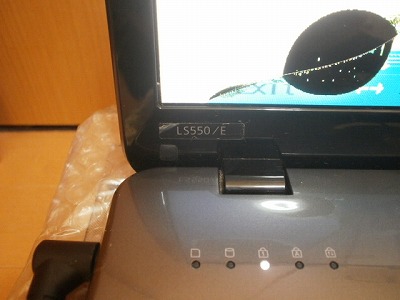

今回液晶パネルの交換修理を行うパソコンはNEC LavieのノートパソコンでLS550/E「PC-LS550ES2KS」と言う機種です。
Windows7搭載のケーズデンキオリジナルモデルでNEC純正モデルの「PC-LS550ES6B」をベースとしたノートパソコンです。
こちらの液晶パネルを交換していきます。
液晶画面の故障・状態を確認
NEC Lavieの液晶画面割れ・漏れが発生している状態
今回液晶パネルの修理をするノートパソコン。
BIOS画面を出してみると画面右側は何とか映っていますが左側は液晶パネルが割れていてヒビが入り一部真っ白な表示で一部は液晶漏れで黒くなっています。
このようなノートパソコンは液晶パネルを交換しないと正常な画面表示に復旧できません。
取り替える液晶パネルを選定
NEC Lavieのノートパソコンも様々な液晶パネルが搭載されています。
液晶パネルを交換する際には交換前に液晶パネルの仕様を確認する必要があります。
今回のノートパソコンの液晶パネルは15.6型ワイド液晶で解像度WXGA(1366×768）のLEDバックライトの液晶パネルが搭載されていました。
液晶パネルであれば何でも取り付けられると言うものではありませんので、パネルの型番を確認しサイズ・解像度・接続ピン数や表面処理がグレア（光沢）なのかノングレア（非光沢）なのかなど仕様も確認して同じパネルや互換性のあるパネルを手配して交換していきます。
液晶パネル交換時の分解方法は様々
NEC LavieのノートパソコンもLavieの機種によって液晶パネル交換・修理の方法も様々です。
取り替えるには、まず元の液晶パネルを取り外さなければなりません。
液晶パネルを取り外す為に、ノートパソコンを分解して液晶ユニットから液晶ベゼル（外枠）を取り外して行くわけですが、そこまでの工程もパソコンにより色々あります。
ノートパソコンによって直接液晶ベゼルを取り外せるパソコンやパソコン本体側を分解してトップケースやボトムケースを外してマザーボードからLCDケーブルなどを外して液晶ユニット自体を分離させ取り外さなければならないものまでノートパソコンの構造により色々あり液晶パネルの交換・修理の方法も変わってきます。
液晶パネルの交換修理はお任せください
NECのメーカー修理で液晶パネルの交換・修理の料金が高すぎてお困りのお客様。
当店ではNEC Lavie ノートパソコンの液晶パネル交換修理を安価に行っております。
液晶が割れてしまった・画面が真っ白・真っ黒・画面に線が入る・表示が乱れるなど液晶パネルの故障と思われるノートパソコン。
液晶パネルの交換を要するNEC Lavieの修理をご検討されているお客様。
お気軽にご相談ください。
NEC Lavieの液晶パネル交換・修理の手順（ノートパソコン編）
Lavieから割れた液晶パネルを取り外す
割れて壊れた液晶パネルを取り外す為に、まず液晶周りの外枠（ベゼル）を取り外します。
外枠の上下にネジ隠しのカバーがありますので剥がして固定ネジを緩めて外して液晶ベゼルの周りに引っかかっているツメに気を付けながら枠を取り外します。
ベゼルが外れたら液晶パネルを固定しているヒンジ金具のフレームのネジを取り外してLCDケーブルに負荷がかからないよう倒してパネルの裏面にアクセスできる状態にします。
LCDケーブルが接続されているコネクタ部分の固定テープを剥がしてケーブルを取り外せば液晶パネルの取り外しは完了です。

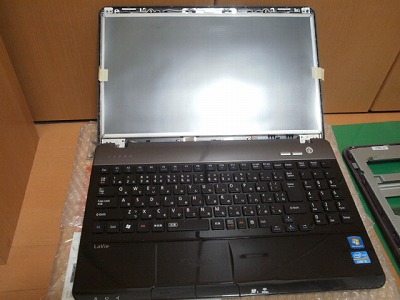

Lavieに正常な液晶パネルを取り付ける
あとは、逆の手順で組み戻ししていく流れとなりますので正常な液晶パネルに入れ替えてLCDケーブルをコネクタに接続しテープを貼り直して固定フレームにパネルを収めます。
しかし、まだ固定はしません。
仮ねじ止めをしてこの段階でノートパソコンを起動させ液晶画面が正常に映るのかどうか確認します。
液晶パネルのコネクタと液晶ケーブルの接続が甘かったりすると正常に映らない場合がありますので、もし何か問題があった場合にまた分解して接続を確認したりなどやり直さなければならなくなってしまうからです。
そのままの状態で画面の映りを診て表示が問題がないかなどを確認します。
表示に問題がなければ、フレームのネジを締めて固定して液晶ベゼルを取付けてネジ止めしてネジカバーを貼り直して完全に組み戻します。

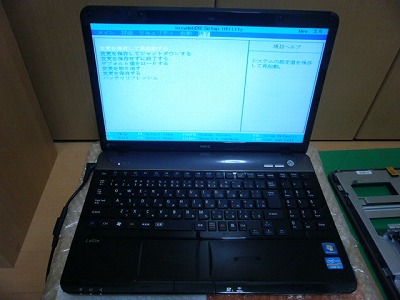

最終画面表示確認
液晶パネル交換後の画面表示
元通りにしたら再度ノートパソコンを起動させて画面の表示を確認しWindowsを立ち上げて液晶画面を開閉してみたりして表示に問題なければ液晶パネルの交換・NEC Lavieの画面修理は完了です。
