液晶バックライト交換サービス

バックライト交換は主にノートパソコンの液晶修理向けサービスで液晶パネル(液晶モニター)内に入っている冷陰極管(CCFL)を取り替える修理となります。

当店では液晶パネルのバックライト交換修理を格安にて承っております。
バックライト交換が必要な症状としては液晶画面が暗い。画面が赤っぽい。突然液晶画面が真っ暗になってしまったなどでそのような症状になってしまったノートパソコンはバックライトの交換が必要な可能性があります。
消耗・劣化しているバックライトはバックライトを交換修理する事によりまた快適な液晶画面でパソコンをご使用頂けます。

一般的にメーカーで液晶パネルのバックライトが切れたノートパソコンを修理する場合はバックライト部分だけの交換はせず液晶パネル丸ごと交換となり高額な修理料金がかかってしまいますが当店ではバックライトの部分だけを取り替える事により格安にてノートパソコンの液晶画面を修理をする事が出来ます。

尚、LEDバックライトの液晶パネルが搭載されているノートPCはバックライト交換で対応出来ませんがバックライト自体の問題であれば液晶パネルの交換でバックライトの点灯が復旧します。
類似する画面のトラブルでお困りの際にはバックライト交換をご検討・ご相談ください。

ノートパソコンのバックライト交換(交換前のバックライト)

ノートパソコンバックライト交換修理前の点灯

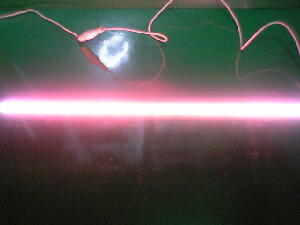

消耗した液晶バックライトの点灯状態確認写真

こちらの写真は消耗している液晶バックライトの点灯状態を確認している写真です。
本来は液晶パネルに収まっている状態で画面の点灯や画面の表示状態を確認しますが判りやすいように液晶パネルからバックライトを取り出してバックライトが消耗しているとどのような発色になっているのか点灯させて確認している状態です。

バックライト自体の問題なのか確認
液晶バックライトの交換が必要かどうかは元のバックライトの点灯状態を確認したり正常に点灯する実績のある別のバックライトを一時的に取り付けて点灯するか確認したりしてバックライト交換が必要か判断します。
元のバックライトを確認する際には液晶パネルからバックライトを取り出す前に点灯状態を確認しますので液晶パネル自体を確認するようになります。

バックライト自体の問題なのかどうか判断するのが難しかったり更なる裏づけをとる場合には
正常な動作実績のある点灯回路(液晶インバータ)に異常バックライトを接続して点灯状態を確認する場合もあります。

液晶バックライトの消耗
バックライトが消耗している場合は通電させると真っ赤に点灯します。
上記写真のバックライトは消耗しきっている為、点灯させたままにするとその後しばらくして真っ暗になりバックライトが切れてしまいます。
バックライトが赤く点灯する場合は液晶パネル自体も赤みがかった表示・発色になります。
このようなノートパソコンはバックライトの交換が必要です。

またパソコン起動時に液晶画面が赤みがかって表示され徐々に元の色合いに戻っていくノートパソコンもバックライトが消耗しています。
早目にバックライトの交換をお勧め致します。

突然画面が真っ暗になる場合もある
バックライトによっては赤く点灯せずに突然真っ暗になってしまうものもございます。
ですので画面が真っ暗でもパソコン自体は動作しているノートパソコンではみなバックライト異常の疑いはございます。
バックライト自体の問題なのか判断するには実際に確認してみないと判りません。

尚、ノートパソコンを落下させた後に液晶画面が真っ暗になってしまった場合はバックライトが割れている可能性がございます。

バックライト切れの疑いがあるノートパソコンとは
画面は真っ暗でもHDDのアクセスランプが点滅してパソコン自体は動作しているとか外部映像出力(外部モニター)では画面が表示できるパソコンや画面が真っ暗でもWindowsの起動音が聞こえるパソコンなどがバックライト切れを疑うノートパソコンの対象になります。
簡単に言いますとパソコン自体は通常どおり動作しているが画面だけ真っ暗で見えないノートパソコンがバックライト切れの疑いがあると言う事になります。
尚、バックライト交換が出来る液晶パネルはCCFL(冷陰極管)タイプのバックライトが内蔵されている液晶パネルが対象になります。
LEDタイプのバックライトで動作する液晶パネルはバックライト交換の対象になりません。
LEDバックライトの液晶パネルは液晶パネル丸ごと交換となります。

ノートパソコンのバックライト交換(新品バックライトに交換する)

ノートパソコンバックライト交換修理後の点灯

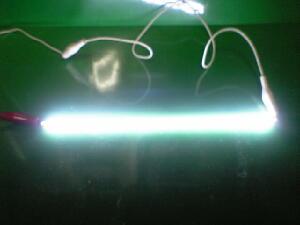

交換する液晶バックライトの点灯状態確認写真

こちらの写真は新品の液晶バックライトを点灯させている写真です。
バックライト交換前の点灯試験です。
新品の場合は白く明るくバックライトが点灯します。
バックライトを交換した後に液晶画面が点灯しなかったなんて事にならないよう交換する前に点灯試験・確認を行ないます。
消耗・故障したバックライトは交換修理を行う事によりまた明るい液晶画面でパソコンをご使用頂けます。
尚、交換するバックライトは汎用品を使用する為、液晶パネルの元の表示色とは若干色合いに違いが出る場合があります。

複数のバックライトを搭載した液晶パネルのバックライト交換修理

液晶パネル一体型パソコンのバックライト交換

液晶パネル一体型パソコンのバックライト点灯状態

こちらはノートパソコンではなく液晶パネル一体型PCになります。
液晶パネル内に何本もバックライトが内蔵されています。
本数が増えれば増えるほど確認するのも修理するのも大変になってきます。
通常、複数本のバックライトが搭載されている液晶パネルの場合は1本でも切れてしまうと保護が働き全部が点灯しなくなります。
よって複数あるバックライトの修理はバックライト交換前に全て確認しなければなりません。
ノートパソコンの液晶パネルは通常ですと1本か2本のバックライト。
液晶パネル一体型パソコンの場合は2本から6本ぐらいのバックライトが多いと思います。

液晶パネルが真っ暗になる症状でのその他の原因

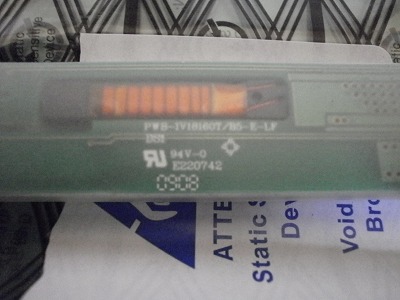

液晶インバーター部品

液晶インバーターの写真

液晶パネルが真っ暗になってしまう症状でその他に考えられる原因としては、バックライトを点灯させる為の高圧回路(液晶インバータ)が故障しており点灯しない。
液晶ケーブルが断線している為に点灯しない。
マザーボードが故障して液晶インバータへ給電していない為にインバータが動作せず高圧を作れずにバックライトが点灯しないなどが考えられます。

原因を切り分けるには実際にパソコンを分解して確認しないと判りません。
実際の故障原因の順位としては液晶バックライト・インバータ・液晶ケーブル・マザーボードの順でバックライトそのものが問題である場合がもっとも多いです。
バックライト以外の故障も部品が手配できれば修理可能です。
インバータはトランス部の故障やFETの故障など考えられますが通常はインバータ自体を交換します。
液晶ケーブルは勝手に切れるものではありませんが長年液晶パネルを開閉してきて劣化して切れてしまうパターンが想定されます。
稀にマザーボードからインバータへ電圧が伸びていない故障もあります。

液晶バックライトが点灯しないとか点灯してもしばらくすると消えて真っ暗になってしまうので何度も電源を入り切りしたり液晶ユニット部を開閉して液晶画面を表示させようとすると故障箇所が広がり複数個所壊れてしまう場合もございますので異変に気がついた場合はむやみに動作させずご相談されるようお勧め致します。
